Hilfeleistungslöschgruppenfahrzeug 20 (HLF 20)

Funkrufname: Florian Straßkirchen 40/1

Einsatzzweck:

Das HLF 20 ist bei fast allen Einsätzen das erste Fahrzeug, das ausrückt, da es Platz für 9 Einsatzkräfte hat und sich im Normalfall einer der Kommandanten bzw. ein Gruppenführer, der an der Einsatzstelle als Einsatzleiter oder als Zugführer verantwortlich ist, auf diesem Fahrzeug befindet. Dazu führt das Fahrzeug eine Vielzahl an Ausrüstungsgegenständen sowohl für die Brandbekämpfung, Gefahrguteinsatz als auch für die technische Hilfeleistung mit.

Technische Daten:

Fahrgestell: MAN TGM 13-290
Baujahr: 2019
Zulässiges Gesamtgewicht: 16.000kg
Leistung: 290 PS
Aufbau: Schlingmann Varus
Wassertank: 1600 Liter mit C – Schnellangriff
Schaumtank: 120 Liter Abgabe über Druckzumischanlage über 2 B – Abgänge und Schnellangriff

Das Vorgängerfahrzeug wurde nach 28 treuen Jahren im Dezember 2019 durch das HLF 20 abgelöst.

Besondere Beladung:

  • Seilwinde 5 Tonnen Zugkraft mit 60 Meter Seil
  • Schwerer Hydraulischer Rettungssatz
  • Hebekissen
  • Mehrzweckzug
  • Plasmaschneidgerät
  • Sprungretter
  • 4 Atemschutzgeräte im Mannschaftsraum
  • 2 Wärmebildkameras
  • Leuchtballon
  • Stromerzeuger
  • Rettungssäge / Motorsäge
  • Differse Akku Werkzeuge
  • 3-teilige Schiebeleiter
  • 4-teilige Steckleiter
  • Stab-Fast
  • Gerätesatze Absturzsicherung und Flaschenzug

Besondere Fahrzeugausstattung:

Fahrgestell:

  • Zuschaltbarer Allradantrieb
  • ESP
  • Differenzialsperren
  • Zwillingsbereifung
  • Radstand 4250mm
  • Euro V
  • Automatisiertes Schaltgetriebe
  • zuschaltbare Schleuderketten an der Hinterachse

Aufbau Schlingmann Varus Highline:

  • Fahrer und Mannschaftsraum für eine Gruppenbesatzung (9 Personen)
  • Extra breite Mannschaftskabine ab der B-Säule
  • Edelstahlsicherheitszelle
  • Große Kommunikationsfläche zwischen Fahrer- und Mannschaftsraum
  • Große Mittelfenster zwischen Fahrerraum- und Mannschaftsraumtüren
  • Aufstiegsklappen vor und hinter der Hinterachse
  • Abklappbare Kotflügel als Auftritt
  • Komplette Innen und Außenbeleuchtung in LED
  • LED-Umfeldbeleuchtung am Aufbau mit Zusatzspots und Nahumfeldbeleuchtung unter dem Fahrzeug
  • LED-Suchscheinwerfer im Bereich des Beifahrers
  • LED-Scheinwerfer auf dem Fahrerhausdach
  • LED-Lichtmast pneumatisch mit Steuerungsbedieneinheit beim Pumpenbedienstand
  • Einstieg in den Mannschaftsraum mit insgesamt drei Sicherheitstreppenstufen (die unteren beiden Stufen klappen automatisch aus)
  • Martinhornanlage
  • Bullhorn
  • Blaulichter und Frontblitzer in LED-Technik
  • Heckabsicherung
  • Rückfahrvideosystem
  • Lardis One Einsatznavigation erhält die Daten von der ILS
  • Ladegeräte für alle Beladungsgegenstände mit Akku
  • Strom Schnellangriffseinrichtung mit Deltabox 40 Meter
  • Druckluft Schnellangriffseinrichtung 20 Meter
  • Standheizung
  • 4 Pressluftatmerhalterungen im Mannschaftsraum pneumatisch verriegel (jeweils 2 in Fahrtrichtung und gegen die Fahrtrichtung)
  • Betrieb des Stromerzeugers ohne Zeitbegrenzung im Aufbau möglich
  • Steckleiterlagerung auf dem Aufbaudach mit mechanischer absenkbarer Entnahmehilfe
  • Schiebeleiterlagerung auf dem Aufbaudach mit mechanischer absenkbarer Entnahmehilfe
  • Lagerung von 4 Saugschläuchen und Saugkorb an den beiden Entnahmehilfen
  • Einpersonen-Schlauchhaspel mit 160 Meter B-Schlauch am Heck
  • Einpersonen-Verkehrssicherungshaspel am Heck
  • Feuerlöschkreiselpumpe FPN 10/3000 (3000 l/min bei 10bar)
  • Automatische Wasserzuführungsregulierung
  • Löschwassertank mit 1600 Liter
  • Pump and Roll Funktion
  • Schnellangriffseinrichtung mit 30 Meter C-Schlauch in Buchten
  • Schaum Druckzumischanlage mit Schaumtank 120 Liter und Schaummittelfüllpumpe
  • Hydraulische Zugeinrichtung Rotzler Treibmatic TR 030 Fire (2-Gang Ausführung) Nennzugkraft 50 kN

Linke Fahrzeugseite

________________________________________________________

Geräteraum 1

  • Hydraulischer Rettungssatz
    • Hydraulikaggregat 230V mit 2x Coax Haspeln 20 Meter – Fa. Weber Rescue
    • Schere RSU 210 Plus – Fa. Weber Rescue
    • Spreizer SP 53 BS – Fa. Weber Rescue
    • Kombigerät Akku SPS 370 E-Force 2 – Fa. Weber Rescue
    • Teleskoprettungszylinder RZT2 775 – Fa. Weber Rescue
    • Teleskoprettungszylinder RZT2 1500 – Fa. Weber Rescue
    • Kleinschneidgerät S50 – Fa. Weber Rescue
  • THL Zubehör
    • Verlängerung für Rettungszylinder
    • Schwelleraufsatz 1x
    • Druckplatten 2x
    • Schutzdeckenset
    • Plane für Geräteablage
    • Packexe Klebefolie für Einscheibensicherheitsglas
    • Abstützsystem Stab-Fast
    • Spanngurt 3x
    • Harter Patientenschutz 2x
    • Netzteil 230 Volt
    • Alubox mit Satz Formhölzer
    • Alubox mit Verkehrsunfallsatz
    • Glas Ex Turbo – Fa. Weber Rescue
  • Unterbaumaterial in Alucontainer
    • Unterbaukeile 4x
    • Sicherungkeile 4x
    • Unterbaublöcke Groß 2x
    • Unterbaublöcke 8cm 6x
    • Unterbaublöcke 5cm 6x
  • Halligantool mit Schneidklaue
  • Hebekissensatz Hochdruck 2x mit Zubehör in Alucontainer – Fa. Vetter
  • Teleskopleiter
  • Windenkeile klappbar 2x
  • Alucontainer mit Windenzubehör
    • Rundschlinge 10t Nutzlänge 3 Meter 2x
    • Rundschlinge 10t Nutzlänge 5 Meter 2x
    • Schutzhülle für Rundschlingen 4x
  • Akku Werkzeuge im Koffer mit Zubehör – Fa. Milwaukee
    • Säbelsäge
    • Schrauber
    • Winkelschleifer
    • Akkugebläse
  • Schleifkorbtrage
  • Spineboard
  • Krankenhausdecke und Einmaldecken
  • Kanister 20 Liter Leer
  • 24 Volt Akku Ladegerät für Kombigerät
  • 230 Volt Akku Ladegerät für Werkzeuge

Geräteraum 3

  • Alucontainer mit Tauchpumpe TP 4 – Fa. Mast
  • Alucontainer mit Zubehör für Hydraulischen Rettungssatz
    • Kettensatz für Rettungsspreizer
  • Weithalsfäßer mit Ölbindemittel 2x
  • Alubox mit Handwerkzeugsatz
  • Alucontainer mit Windenzubehör
    • Umlenkrolle für lose / feste Rolle
    • Kantenreiter
    • Schäkel 12t geschweift 4x
    • Gewichtsdecke
  • Koffer mit Kettensatz für Seilwinde 2x
    • 4 Zugketten
    • 4 Schäkel geschweift
    • 2 Rundschlingen
    • Gewichtsdecke
  • Alubox mit Notfallpumpenset pneumatisch
  • Schneidgerät Plasma 40 Fa. Jäckle
  • Alucontainer mit Zubehör für Plasmaschneidgerät
  • Schnellangriff Luft mit 20 Meter Schlauch
  • Schnellangriff Strom mit 40 Meter Kabel und Deltabox
  • Auffangmulden 3x

Geräteraum 5

  • Schlauchtragekorb
    • mit jeweils 3 C – Schläuchen 15 Meter 4x
  • mobiler Rauchverschluss
  • Halligantool mit Hebeklaue
  • Schachtabdeckung 2x
  • Sprungpolster SP 16
  • Bergetuch mit Fußsack
  • Schlauchpaket für Innenangriff
    • mit Hohlstrahlrohr und Schlauchabsperrung
  • Sicherungstrupptasche für Atemschutznotfälle
    • Atemluftflasche 6 Liter 300bar
    • Notfall Lungenautomat mit verlängerter Druckleitung
    • Fluchthaube mit Atemluftversorgung
    • Rettungstuch
    • Bandschlinge mit Karabiner
    • Rettungsschere
    • Türkeile
  • Gerätesatz 4-fach Flaschenzug
    • max. 30 Meter Rettungshöhe aus Höhen und Tiefen
    • Flaschenzug mit 4-facher Umlenkung
    • Gurtsystem aus Hüft und Brustgurt
    • Rettungswindel
    • Differses Schlingen und Karabinermaterial
  • Schnellangriffverteiler mit 20 Meter B-Schlauch
  • Abgasschlauch Einsatzfahrzeug

Rechte Fahrzeugseite

________________________________________________________

Geräteraum 2

  • Stromerzeuger 14kVa Super Silent Plus – Fa. Endress
    • Unbegrenzter Betrieb im Geräteraum möglich
    • Kühlgebläse im Aufbau
    • Abgasführung im Aufbau
  • Drucklüfter elektrisch ESP 230 NEO – Fa. Leader
    • mit Düsen für Wassernebel
  • Alucontainer mit Rettungssäge MS 462 C-MR – Fa. Stihl
    • mit Zubehör und Ersatzkette
  • Flutlichttrage mit 2 LED Strahler
  • Leitungsroller 230 V mit 50 Meter Kabel 2x
  • FI – Schutzschalter
  • Kanister 5 Liter Kraftstoff für Stromerzeuger
  • Alucontainer mit Motorsäge MS 362 C-M – Fa. Stihl
    • mit Zubehör und Ersatzkette
    • Kanister für Kraftstoff und Öl
  • Nissen Lightball Beleuchtungssystem
  • Alubox mit Elektrowerkzeugsatz
  • Alucontainer mit Zubehör für
    • Schleifkorbtrage
    • Spineboard
  • Bahnerdungssatz DB 3 Taschen
    • Erdungskabel 2x
    • Befestigungsstange für Oberleitung
    • Spannungsprüfer für Oberleitung
  • Werkzeugausziehwand mit:
    • Teleskopstativ mit Zubehör
    • Spaten
    • Dunggabel 2x
    • Dunghacken 2x
    • Axt Topcut Fire Axe – Fa. Paratech
    • Stechschaufel
    • Sandschaufel
    • Stoßbesen 2x
    • Gummischieber
    • Holzaxt
    • Bügelsäge
    • Bolzenschneider
    • Feuerwehraxt
    • Spalthammer

Geräteraum 4

  • Rettungsplattform – Fa. Günzburger Steigtechnik
  • Container mit Abdichtmaterial
  • Alubox mit Mehrzweckzug Z16 2x
  • PVC Kisten mit Chemikalienerstausrüstung und Notdekon 2x
  • Rolle Absperrband
  • Absperrhaltestangen 6x
  • Schiebeelement mit
    • Übergang B/C 2x
    • Hohlstrahlrohr Turbo Spritze 2235 C – Fa. AWG 2x
    • Schaumaufsatz für Hohlstrahlrohr C – Fa. AWG
    • Übergang C/D
    • Hohlstrahlrohr Turbo Spritze 2750 B – Fa. AWG 2x
    • Stützkrümmer 2x
    • CO2 – Löscher
    • Systemtrenner – Fa. AWG
    • Hydroschild B
    • Kappenlift
    • Absperrschlüssel Gas
    • Absperrschlüssel Wasser

Geräteraum 6

  • Aluwanne mit Schnellangriff C 30 Meter
    • mit Hohlstrahlrohr C
    • mit Druckabgang für Schnellangriff Wasser / Schaum
  • Schiebeelement / Hygienewand mit
    • Pulverlöscher ABC PF 12
    • Fettbrandlöscher
    • Seilschlauchhalter 4x
    • Fire Ex Netzmittelpatronen für Hohlstrahlrohre
    • Hygienewand für Einsatzstellenhygiene:
      • Wasserhahn
      • Desinfektionsmittelspender
      • Druckluft mit Spiralschlauch und Luftpistole
      • Bürste mit Spiralschlauch
      • Seifenspender
      • Handtuchbox
      • Abfallbehälter
  • Kombischaumrohr B M4/S4 – Fa. AWG
    • zur Erzeugung von Schwer- und Mittelschaum
  • Kleinlöschgerät Prevento Dekamax 10 Liter
  • Druckschlauch B 5 Meter
  • Druckschlauch B 20 Meter 4x
  • Reserveflaschen für Atemschutzgeräte 6 Liter 300 Bar 4x
  • Atemschutzmasken Reserve 4x
  • Lungenautomaten Reserve 4x
  • Schnellangriffverteiler mit 20 Meter B-Schlauch
  • Ansaugschlauch für Schaummittel

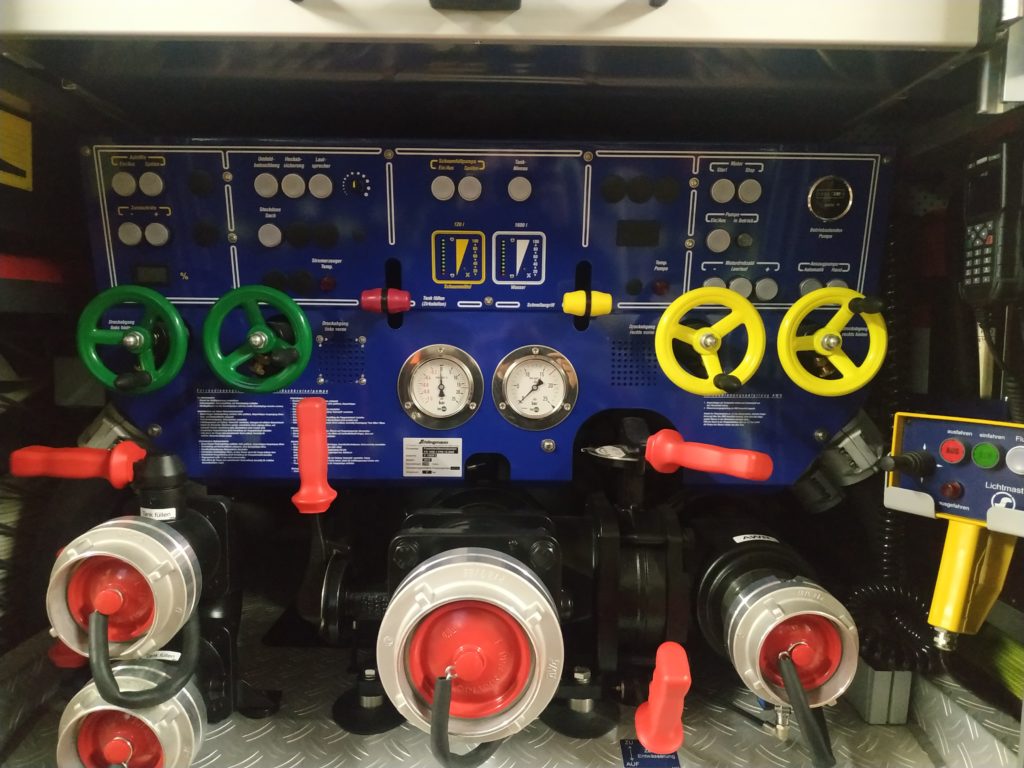

Geräteraum – Pumpe

  • Pumpenbedienstand (Leistung: 3000 Liter/Minute bei 10bar)
    • mit Schaumdruckzumischanlage
    • Wassertank 1600 Liter
    • Schaumtank 120 Liter
  • Funksprechstand für Maschinisten
  • Zubehör und Amaturen zur Wasserentnahme:
    • Saugschutzkorb
    • 5-Meter A-Schlauch
    • Sammelstück A-3B
    • Mehrzweckleinen zum Befestigen der Saugleitung
    • Kupplungsschlüssel
  • Gerätesatz Absturzsicherung
  • PVC Box mit Wathosen 2x
  • Unterlegkeile am Haspelträger
  • Bedieneinheit an Spiralkabel für pneumatischen LED Lichtmast
  • Einpersonenhaspeln am Heck
    • Schlauchhaspel
      • 160 Meter B-Schlauch gekuppelt
      • Standrohr
      • Unterflurhydrantenschlüssel
      • Oberflurhydrantenschlüssel
      • Kupplungsschlüssel
      • Systemtrenner
      • Latthammer
    • Verkehrshaspel
      • Vehrkehrsleitkegel 500mm 10x
      • Euroblitzer LED Compact mit Ladeerhaltung 6x
      • Powerflare LED Blitzer 6x
      • Faltdreieck Feuerwehr signalgelb 2x

Dachbeladung

  • Leitern
    • 4 – teilige Steckleiter mit mechanischer Entnahmehilfe
    • 3 – teilige Schiebeleiter mit mechanischer Entnahmehilfe
    • Leiterbockteil
  • Lichtmast
    • 4 Strahler LED a 7000 Lumen über Fahrzeugbatterie
    • Pneumatisch ausfahrbar
    • komplett fernbedienbar – Bedieneinheit Pumpenbedienstand
  • 4 Saugschläuche mit Saugkorb
    • jeweils 2 Schläuche an Entnahmehilfe Steckleiter und Schiebeleiter
  • Einreißhaken Glasfaser teleskopierbar
    • an Entnahmehilfe Schiebeleiter
  • Schlauchbrücken 3x
  • Randschaufel 1x

Mannschaftsraum

  • Atemschutzgeräte 6,8 Liter 300bar – Fa. Dräger 4x
    • können während der Anfahrt angelegt werden
    • 2 Geräte gegen die Fahrtrichtung – Angriffstrupp
    • 2 Geräte in Fahrtrichtung – Sicherungstrupp
    • Alle Geräte mit GFK Flaschen 6,8 Liter
    • Mit Fluchthauben in Holstern 4x
  • Atemschutzmasken in Netz an der Decke 4x
  • Atemschutzüberwachung Checkbox 5+1 – Fa. Pölz
  • Funktionsweste weiß kariert für Leiter Atemschutzüberwachung in Netz
  • Handsprechfunkgeräte DMO mit Ladeerhaltung – Fa. Sepura 4x
  • Handlampen mit Ladeerhaltung L-3000 Power LED – Fa. Adalit 6x
  • Wärmebildkamera mit Ladeerhaltung K55 für Angriffstrupp – Fa. Flir
  • Wärmebildkamera mit Ladeerhaltung K2 für Sicherungstrupp – Fa. Flir
  • 5fach Gasmessgerät mit Ladeerhaltung Altair 5x – Fa. MSA
  • Feuerwehrleinen 4x
  • Infektionsschutzhandschuhe in Halterung über Mittelfenster 2x
  • Notfallrucksack
    • Ausrüstung zur erweiterten Erste Hilfe
    • Stifneck zur HWS Stabilisierung
    • Automatischer Externer Defibrillator halbautomatisch
      • Lifepack CR2 – Fa. Physio Control
  • Geräteholster Technische Hilfeleistung
  • Getränkekasten
  • Wagenheber
  • Krankenhausdecke 2x
  • Schnittschutzhose für Motorsäge 2x
  • Forsthelm für Motorsäge 2x

Fahrerhaus

  • Handfunkgerät DMO – Fa. Sepura 2x
  • Handfunkgerät TMO – Fa. Sepura 1x
  • Einsatzunterlagen / Einsatzpläne
  • Gefahrgutunterlagen
  • Winkerkellen 2x
  • Geräteholster Technische Hilfeleistung
  • Funktionswesten
    • Fahrzeugführer Straßkirchen 40/1 (Orange)
    • Gruppenführer Straßkirchen 40/1 (Blau)
    • Zugführer Feuerwehr Straßkirchen (Rot)
    • Einsatzleiter Feuerwehr (Gelb)
  • Handlampen mit Ladeerhaltung L-3000 Power LED – Fa. Adalit 2x
  • Suchscheinwerfer LED für Beifahrer mit Spiralkabel
  • Schlüsselkasten
  • Tablet mit Ladeerhaltung und Einsatzdaten
  • Smartphone mit Ladeerhaltung
  • Kabelfernbedienung für Seilwinde 10 Meter
